一,概述
熱力除氧器是一種新型熱力式除氧器,可用于定壓、滑壓負壓、等方式運行具有允許入口水溶氧量高,入口水溫低補給水量大等特點,適用于各類電站鍋爐。工業鍋爐給水及熱電廠補給水等用水的除氧。
二,熱力除氧器優點
1,除氧效率高給水含氧量合格率100%,大氣式除氧器給水含氧量應小于15цɡ/L,壓力式除氧器給水含氧量應小于7цɡ/L;
2,運行穩定,無震動,可適用于負壓啟動、滑壓運行、減免了啟動和運行中的人工繁雜調節操作;
3,適應性能,好對水質、水溫要求不苛刻等優點外,且可短期超出力50%左右運行;
4,排汽量小,耗能少。
三,結構原理

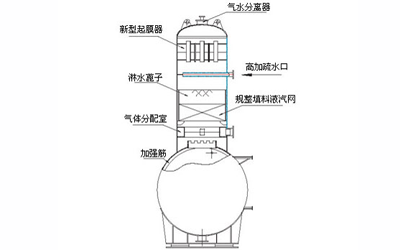

旋膜式除氧器的結構是由除氧頭和水箱組成。除氧頭的結構由外殼、旋膜器組、水篦子、液汽網、蒸汽分配盤、汽水分離器六大部分組成,水箱由主體及附件組成。
熱力除氧的基本原理:在容器中,溶解于水中的氣體量是與水面上氣體的分壓成正比。根據水中氣體的溶解特性,要想將水中任何一種氣體除去時,只要將水面上存在的該氣體除去即可,因此希望排除水中的各種氣體,最好水面上只有水蒸汽而無其它氣體。熱力除氧就是將水加熱至沸點,氧的溶解度減小而逸出,再將水面上產生的氧氣排除,使充滿蒸汽,如此使水中氧氣不斷逸出,而保證給水含氧量達到給水質量標準要求。
四,除氧器分類
按其進水方式可分為混合式和過熱式兩類。在混合式除氧器內,需要除氧的水直接與蒸汽接觸,使水加熱到運行壓力下的沸點;過熱式除氧器的運行方式是:需要除氧的水先在壓力較高的表面式加熱器中加熱,使其溫度超過除氧器壓力下的沸點,再引入除氧器內,這樣一部分水會自行汽化,其余的水就處于沸騰溫度下。
按其工作壓力分類,混合式除氧器可分為真空式、大氣式和高壓式三種。真空式除氧器是在低于大氣壓下運行的,大氣式是在稍高于大氣壓下工作的,一般為0.12MPa(絕對壓力)。高壓式是在較高壓力下工作,一般可達0.6MPa(絕對壓力)。

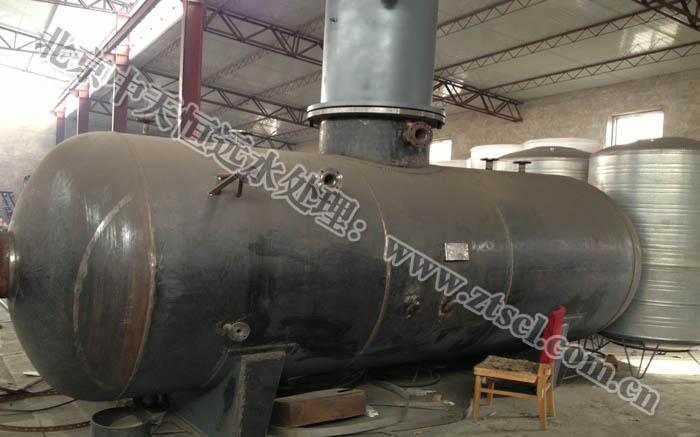

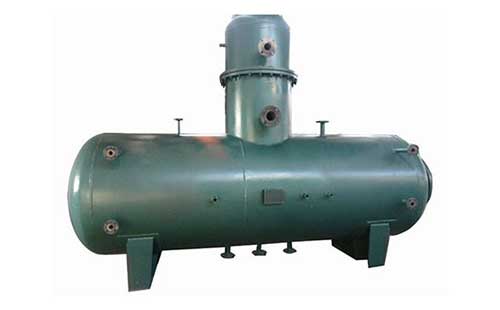

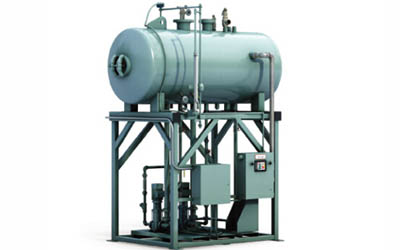

五,熱力除氧器設備圖片
|
型號 | 除氧器額定出力T/H | 水箱有效面積m3 |
工作溫度 ℃ |
工作壓力Mpa |
進水溫度 ℃ |
設計溫度 ℃ |
設備凈重 Kg |
ZKR-10 | 10 | 5 | 104 | 0.02 | 20 | 250 | 3680 |
ZKR-20 | 20 | 10 | 104 | 0.02 | 20 | 250 | 4570 |
ZKR-35 | 35 | 15 | 104 | 0.02 | 20 | 250 | 5616 |
ZKR-40 | 40 | 20 | 104 | 0.02 | 20 | 250 | 8320 |
ZKR-50 | 50 | 25 | 104 | 0.02 | 20 | 250 | 9556 |
ZKR-75 | 75 | 25 | 104 | 0.02 | 20 | 250 | 12200 |
ZKR-85 | 85 | 35 | 104 | 0.02 | 20 | 250 | 12200 |
ZKR-130 | 130 | 40 | 104 | 0.02 | 20 | 250 | 16250 |
ZKR-150 | 150 | 40 | 104 | 0.02 | 20 | 250 | 17800 |
ZKR-180 | 180 | 40 | 104 | 0.02 | 20 | 250 | 19250 |
ZKR-250 | 250 | 50 | 104 | 0.02 | 20 | 250 | 21770 |
ZKR-300 | 300 | 70 | 104 | 0.02 | 20 | 250 | 23885 |
ZKR-420 | 420 | 120 | 104 | 0.02 | 20 | 250 | 26300 |
ZKR-680 | 680 | 180 | 104 | 0.02 | 20 | 250 | 42800 |
可以代用戶設計任何規格除氧器,具體尺寸參數詳見設備圖紙 |
