一、全自動軟化水設備概述
軟化水設備,顧命思義即降低水硬度的設備。軟化水設備主要去除水中的鈣、鎂離子,結合我公司多年的經驗,使出水達到使用方的要求。
二、全自動軟化水設備簡介
全自動軟化水裝置是一種具有軟化水中硬度功能的設備, 由于水的硬度主要由鈣、鎂形成,全自動 軟化水設備采用離子交換樹脂,去除水中的鈣、鎂等結垢離子。當含有硬度離子的原水通過交換器內樹脂層時,水中的鈣、鎂離子便與樹脂吸附的鈉離子發生置換,樹脂吸附了鈣、鎂離子而鈉離子進入水中,這樣從交換器內流出的水就是去掉了硬度的軟化水。將水中的Ca2+、Mg2+(形成水垢的主要成份)置換出來,隨著樹脂內Ca2+、Mg2+的增加,樹脂去除Ca2+、Mg2+的效能逐漸降低,就必須進行再生,再生過程就是用鹽箱中的食鹽水沖洗樹脂層,把樹脂上的硬度離子再置換出來,隨再生廢液排出罐外,這時樹脂就又恢復了軟化交換功能。全自動軟化水設備采用離子交換樹脂,去除水中的鈣、鎂等結垢離子。當含有硬度離子的原水通過交換器內樹脂層時,水中的鈣、鎂離子便與樹脂吸附的鈉離子發生置換,樹脂吸附了鈣、鎂離子而鈉離子進入水中,這樣從交換器內流出的水就是去掉了硬度的軟化水。
三、工作原理
水力控制閥利用水流的動能驅動兩組渦輪分別帶動兩組齒輪推動水表盤和控制盤的旋轉。水表盤累計通過的流量,控制盤則將原水壓力信號通過一組孔道引入一組閥室,在轉動的同時按設定規律打開或關閉壓力孔道,從而實現集成在一體的一組閥門的自動切換。
軟水器由兩個樹脂罐(主罐和副罐)水力控制閥、鹽箱三部分組成,控制閥控制水路在主罐和副罐之間切換,確?傆幸粋罐處于工作狀態,而另一個罐處于再生或備用狀態,再生鹽液靠閥內裝設的文丘里噴射器負壓吸入,再生及清洗用水是另一個罐的軟化出水。對于不同的原水硬度配用不同號碼的水表盤以達到對應的工作和再生周期。
四、性能特點
1.自動化程度高,運行工況穩定,全自動軟化水設備按預先設置的程序,自動完成軟化再生等循環過程。日常運行除加鹽外無須人工操作。
2.先進程序控制裝置,運行準確可靠,替代手工操作,完全實現水處理的各個環節的自動轉換。
3.高效率低能耗,運行費用經濟。由于軟化器整體設計合理,使樹脂的交換能力得以充分發揮,設備采用射流式吸鹽,替代鹽泵,降低了能耗。
4.設備結構緊湊,占地面積小,節省了基建投資,安裝、調試,使用簡便易行,運行部件性能穩定。
5.選型靈活,可根據需要選擇單罐、雙罐、多罐系統;時間、流量控制方式;同時再生、交替再生等運行方式。
6.性能可靠,出水水質穩定。
7.抗腐蝕性強,罐體采用玻璃鋼及工程塑料或不銹鋼制作,可避免再生劑對設備的腐蝕。
五、應用領域
1.石油化工系統;
2.中央空調的冷卻、冷凍循環水系統;
3.工業循環水系統;
4.蒸汽、熱水鍋爐、茶爐的熱水系統;
5.輕工紡織、食品衛生、賓館飯店等多種行業水體軟化等。

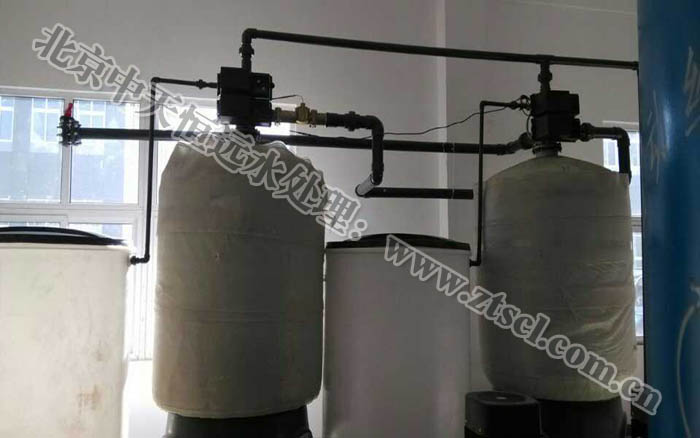

六、工程案例圖片展示
七、全自動軟化水設備規格型號表
型號 |
流量(t/h) |
罐徑 |
樹脂(L) |
外形尺寸 |
Autotrol |
Fleck |
潤新 |
單罐時間控制 |
ZK-1T |
0.5-1.5 |
Φ250 |
50 |
0.8*0.5*1.9 |
255/440 |
5600 |
F65P1 |
ZK-2T |
1.6-2.5 |
Φ300 |
75 |
0.9*0.5*1.9 |
255/440 |
5600 |
F65P1 |
ZK-3T |
2.5-3.0 |
Φ350 |
100 |
1.0*0.5*1.9 |
255(268)/440 |
5600,2150 |
F63P1 |
ZK-4T |
3.2-4.5 |
Φ400 |
125 |
1.2*0.5*1.9 |
268(255,278)/440 |
2750 |
F63P1 |
ZK-5T |
4.5-5.5 |
Φ500 |
150 |
1.2*0.5*1.9 |
278/440 |
2750 |
F74A1 |
ZK-6T |
6-8 |
Φ600 |
300 |
1.6*1.3*2.6 |
180/440,MG/940 |
2750 |
F74A1 |
ZK-10T |
7-12 |
Φ800 |
600 |
1.6*1.3*2.6 |
MG/940,180/440 |
2850 |
F74A1 |
ZK-15T |
13-16 |
Φ900 |
900 |
2.0*1.5*2.6 |
MG/940,172/440 |
2850 |
F77A1 |
ZK-20T |
16-27 |
Φ1000 |
1000 |
2.6*1.5*2.6 |
172/440 |
2900 |
F77A1 |
ZK-35T |
30-40 |
Φ1200 |
1500 |
3.0*2.0*2.8 |
182(172)/440 |
3130,3150 |
F78A1 |
ZK-50T |
40-55 |
Φ1500 |
2150 |
3.7*2.4*2.8 |
182/440 |
3900 |
F96A1 |
單罐流量控制 |
ZK-1Q |
0.5-1.5 |
Φ250 |
50 |
0.8*0.5*1.9 |
255/460 |
5600 |
F65P3 |
ZK-2Q |
1.6-2.5 |
Φ300 |
75 |
0.9*0.5*1.9 |
255/460 |
5600 |
F65P3 |
ZK-3Q |
2.5-3.0 |
Φ350 |
100 |
1.0*0.5*1.9 |
255(268)/460 |
5600,2150 |
F63P3 |
ZK-4Q |
3.2-4.5 |
Φ400 |
125 |
1.2*0.5*1.9 |
268(278)/460(960) |
2750 |
F63P3 |
ZK-5Q |
4.5-5.5 |
Φ500 |
150 |
1.2*0.5*1.9 |
278/962 |
2750 |
F74A3 |
ZK-6Q |
6-8 |
Φ600 |
300 |
1.6*1.3*2.6 |
180/480,MG/962 |
2750 |
F74A3 |
ZK-10Q |
7-12 |
Φ800 |
600 |
1.6*1.3*2.6 |
MG/962,180/480 |
2850 |
F74A3 |
ZK-15Q |
13-16 |
Φ900 |
900 |
2.0*1.5*2.6 |
MG/962,172/480 |
2850 |
F77A3 |
ZK-20Q |
16-27 |
Φ1000 |
1000 |
2.6*1.5*2.6 |
172/480 |
2900 |
F77A3 |
ZK-35Q |
30-40 |
Φ1200 |
1500 |
3.0*2.0*2.8 |
182(172)/480 |
3130,3150 |
F78A3 |
ZK-50Q |
40-55 |
Φ1500 |
2150 |
3.7*2.4*2.8 |
182/480 |
3900 |
F96A3 |
雙罐一用一備 |
ZK-3D2 |
2.5-3.0 |
Φ350*2 |
200 |
1.3*0.5*1.9 |
255/962 |
9000 |
- |
ZK-4D2 |
3.2-4.5 |
Φ400*2 |
250 |
1.4*0.5*1.9 |
255(278)/964 |
9000 |
- |
ZK-5D2 |
4.5-5.5 |
Φ500*2 |
300 |
2.2*0.9*1.9 |
278/964 |
9000 |
- |
ZK-6D2 |
6-8 |
Φ600*2 |
600 |
2.6*1.3*2.6 |
180/480D2,MG/962MS |
9000 |
- |
ZK-10D2 |
7-12 |
Φ800*2 |
1200 |
3.2*1.3*2.6 |
MG/962MS,180/480D2 |
9500 |
- |
ZK-15D2 |
13-16 |
Φ900*2 |
1800 |
4.0*1.5*2.6 |
MG/962MS,172/480D2 |
9500 |
- |
ZK-20D2 |
16-27 |
Φ1000*2 |
2000 |
4.0*1.5*2.6 |
172/480D2 |
2900 |
- |
ZK-35D2 |
30-40 |
Φ1200*2 |
3000 |
4.5*2.0*2.8 |
182(172)/480D2 |
3130,3150 |
- |
ZK-50D2 |
40-55 |
Φ1500*2 |
4250 |
5.8*2.4*2.8 |
182/480D2 |
3900 |
- |
雙罐同時運行 |
ZK-3E2 |
4-6 |
Φ350*2 |
200 |
1.3*0.5*1.9 |
255/966 |
2510 |
F63P3 |
ZK-4E2 |
6-9 |
Φ400*2 |
250 |
1.4*0.5*1.9 |
255(278)/966 |
2750 |
F63P3 |
ZK-5E2 |
8-11 |
Φ500*2 |
300 |
2.2*0.9*1.9 |
278/962 |
2750 |
F74A3 |
ZK-6E2 |
11-16 |
Φ600*2 |
600 |
2.6*1.3*2.6 |
180/480E2,MG/962E2 |
2850 |
F74A3 |
ZK-10E2 |
12-24 |
Φ800*2 |
1200 |
3.2*1.3*2.6 |
MG/962E2,180/480E2 |
2850 |
F74A3 |
ZK-15E2 |
25-38 |
Φ900*2 |
1800 |
4.0*1.5*2.6 |
MG/962E2,172/480E2 |
2850 |
F77A3 |
ZK-20E2 |
40-50 |
Φ1000*2 |
2000 |
4.0*1.5*2.6 |
172/480E2 |
2900 |
F77A3 |
ZK-35E2 |
55-80 |
Φ1200*2 |
3000 |
4.5*2.0*2.8 |
182(172)/480E2 |
3130,3150 |
F78A3 |
ZK-50E2 |
85-100 |
Φ1500*2 |
4250 |
5.8*2.4*2.8 |
182/480E2 |
3900 |
F96A3 |
三罐系統運行 |
ZK-10D/E3 |
- |
Φ800*3 |
1800 |
4.2*1.3*2.6 |
MG962E3,180/480D/E3 |
2850 |
- |
ZK-15D/E3 |
- |
Φ900*3 |
2700 |
5.2*1.5*2.6 |
MG962E3,172/480D/E3 |
2850 |
- |
ZK-20D/E3 |
- |
Φ1000*3 |
3000 |
5.2*1.5*2.6 |
172/480D/E3 |
2900 |
- |
ZK-35D/E3 |
- |
Φ1200*3 |
4500 |
6.0*2.4*2.8 |
182(172)/480D/E3 |
3130,3150 |
- |
ZK-50D/E3 |
- |
Φ1500*3 |
6375 |
10*2.4*2.8 |
182/480D/E3 |
3900 |
- |
八、客戶選型表
